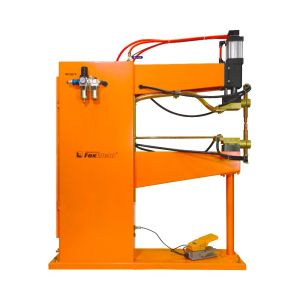

Машина контактной сварки FoxWeld МТ-40-700
Характеристики товара
Производитель:
FoxWeld
Артикул:
6548
Вес, кг:
210
Серия:
FoxWeld
:
4607193754947
Гарантия, мес.:
24
Напряжение питающей сети, В:
400
Страна-изготовитель:
КНР
Количество фаз:
2
Продолжительность включения ПВ, %:
20
Вылет электродов, мм:
700
Низкоуглеродистая сталь, мм:
2 + 2
Максимальнная мощность, кВа:
40
Максимальный первичный ток, А:
92
Максимальное усилие сжатия, Н:
4000
Диапазон сварочного напряжения, В:
0,5 - 4,3
Ход электродов, мм:
60
Привод сжатия электродов:
пневматический
Тим охлаждения трансформатора:
жидкостный
Тип охлаждения электродов:
жидкостный
Расход охлаждающей жидкости, л/мин:
6
Номинальный первичный ток, А:
41,1
Максимальный вторичный ток, А:
9000
Продолжительный сварочный ток, А:
4025
Максимальное раскрытие электродов, мм:
60
Номинальное раскрытие электродов, мм:
30
Давление воздуха внешней магистрали, МПа:
0,6
Тип охлаждения симисторов / тиристоров:
жидкостный
Тип охлаждения плечей:
жидкостный
490 700
₽
Машина контактной сварки FoxWeld МТ-40-700 предназначена для получения неразъёмных соединений из конструкционных сталей, а также для ограниченного спектра алюминиевых сплавов. МТ-40-700 разработана с учётом наиболее важных производственных требований, таких как компактность; малый вес при относительно большой мощности; простота управления. Это надежная установка, предназначенная для использования на промышленных предприятиях. МТ-40-700 является высокопроизводительным оборудованием с широкими технологическими возможностями. Установка оснащена сварочным контроллером высокой мощности. Встроенный контроллер позволяет устанавливать параметры, составлять и контролировать технологические программы сварки, обеспечивает сохранение технологических программ (позволяет растягивать по времени включение и выключение сварочного тока) и возможность оперативного их использования, при необходимости, с минимальным временем выбора. Машина оборудована специальным устройством, позволяющим контролировать силу сварочного тока в реальном масштабе времени работы оборудования. Возможен оперативный показ на мониторе количества сваренных точек (счётчик точек).МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ: Микропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯ: Пневматический привод позволяет быстро и без особых усилий производить сварку изделий.ПРЕИМУЩЕСТВА:Микропроцессорное управлениеПневматический привод сжатияБольшой сварочный токЖидкостное охлаждение электродовФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:КОНТРОЛЛЕР ЦИКЛА СВАРКИ: 1. Контроль и корректировка заданных значений времени предварительного сжатия, сжатия, времени импульса тока и паузы, проковки в периодах переменного тока от 0-250, силы тока в процентах от максимального, а также количество импульсов в циклограмме и количество повторений выбранной программы.2. Контроль и компенсация потерь мощности во вторичном контуре вследствие наличия на свариваемых деталях ржавчины и незначительных загрязнений. Эта система включается в работу, когда полное сопротивление вторичного контура в момент сварки колеблется. При колебании Z в пределах 15% позволяет достигать минимальных колебаний вторичного тока порядка 2% от заданного сварочного тока.3. Функция подсчета количества сваренных точек. С помощью которой достаточно просто вести статистику износа электродов и амортизации машины.4. Отображение установленных параметров сварки, а также текущих параметров в процессе прохождения цикла сварки.5. Запись и хранение программ сварки с возможностью моментального вызова из памяти.6. Самодиагностика и система защиты внутренних узлов от скачков напряжения внешней сети, а также перегрева силовых токоведущих модулей.ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ: Организация органов управления и исполнительных механизмов достаточно проста. Условно узлы машины можно распределить на три контура:- контур сжатия;- вторичный токоведущий контур;- контур управления и контроля над циклом сварки.Контур сжатия представляет собой пневматическую систему, состоящую из блока подготовки воздуха, блока клапанов с отсечным клапаном, силового пневмоцилиндра с дросселем плавности движения.Вторичный токоведущий контур состоит из входного силового контура, силового трансформатора и вторичного контура.Контур управления включает в себя контроллер цикла сварки, исполнительные элементы: водоохлаждаемые тиристоры, катушки управления раскрытием клапанов.КОМПЛЕКТАЦИЯ: Машина контактной сварки МТ-40-700 – 1 шт.; Сварочные электроды (уже установлены в машине) – 2 шт.; Инструкция по эксплуатации – 1 шт.; Гарантийный талон – 1 шт.
Вес аппарата, кг 310 Время сварки, с 0.02～5 Вылет электродов, мм 700 Давление воздуха внешней магистрали, Мпа 0,6 Максимальная мощность кВа 40 Максимальное раскрытие электродов, мм 60 Максимальное усилие сжатия, H 4000 Максимальный вторичный ток, А 9000 Максимальный первичный ток, А 92 Минимальное сечение кабеля подключения, мм2 16 Напряжение, В 400 Номинальная мощность, кВа 40 Номинальное раскрытие электродов, мм 30 Номинальный первичный ток, А 41,1 Охлаждение плечей Жидкостное Охлаждение симисторов/тиристоров Жидкостное Охлаждение трансформатора Жидкостное Охлаждение электродов Жидкостное ПВ % (Цикл минут) 20 Привод сжатия электродов Пневматический Продолжительность включения (ПВ), % 20 Продолжительный сварочный ток, А 4025 Размер машины ДхШхВ, мм 1300*390*1750 Расход охладителя, л/мин 6 Расход охлаждающей жидкости, л/мин 6 Сварочное напряжение, В 0.5～4.3 Сечение кабеля питающей сети, ммл2 16 Ступеней мощности Бесступенчатая Толщина свариваемых листов внахлёст, мм 2+2 Толщина свариваемых прутков крестообразно, мм от 1+1 до 6+6 Управление процессом Контроллер РС-14 Ход электродов, мм 60 Блок жидкостного охлаждения Foxweld KC-20 артикул 6554
Машина контактной сварки Foxweld МТ-40-700 6548 является силовой техникой и предназначена для работы, с такими материалами, как конструкционная сталь и сплав алюминия. В основном, эта машина используется для получения неразъемных соединений высокого качества. Машина контактной сварки относится к классу профессиональных агрегатов и предназначена для эксплуатации на производственных предприятиях.
