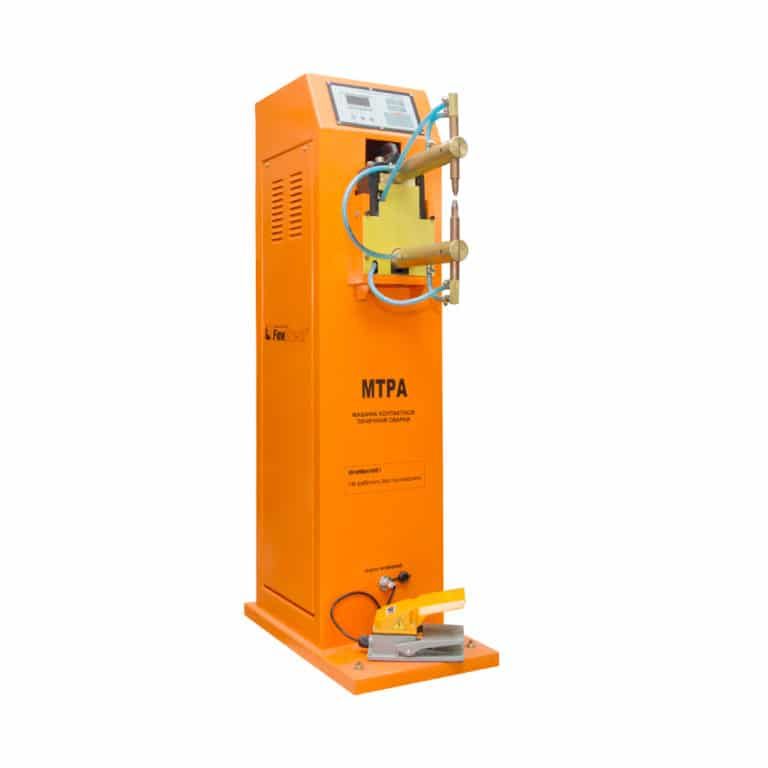

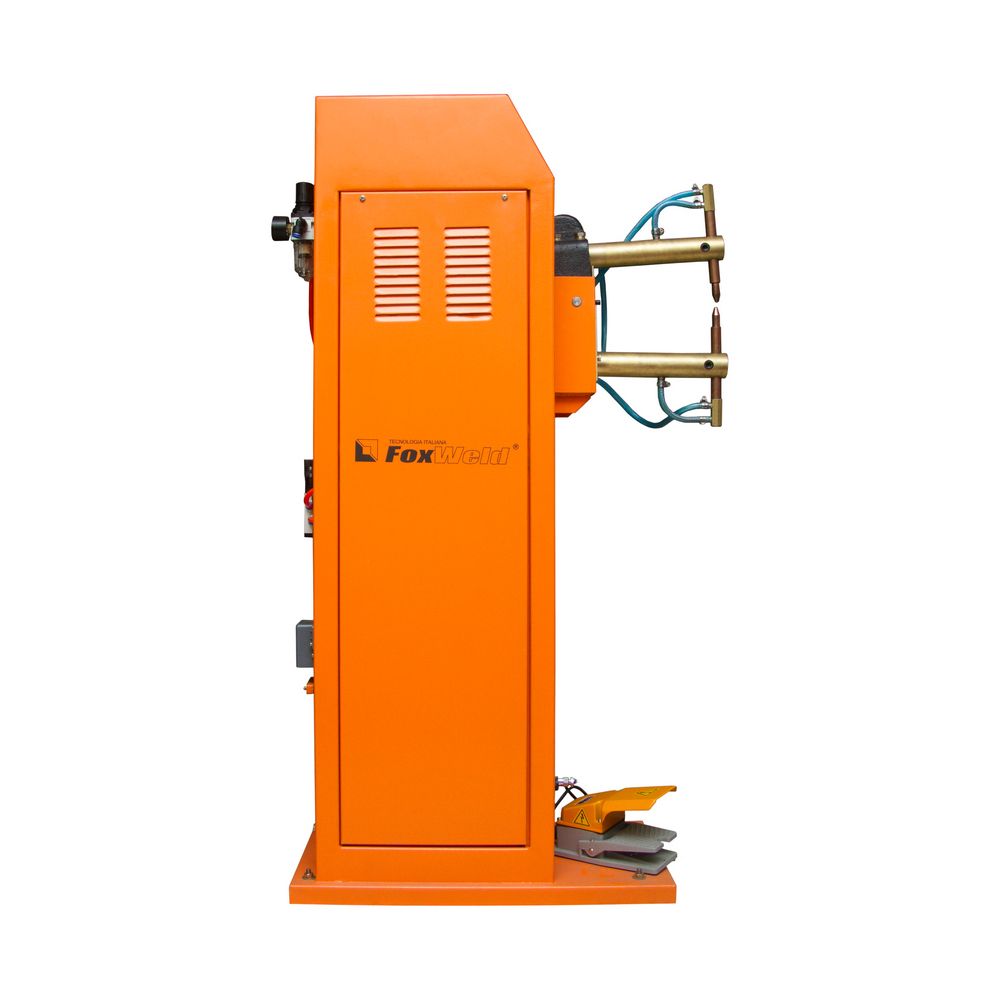

Машина контактной сварки МТРА-25 (пр-во FoxWeld/КНР)
Характеристики товара
Производитель:
FoxWeld
Артикул:
5113
Вес, кг:
110
Серия:
FoxWeld
Цифровой дисплей:
да
:
4607193755012
Гарантия, мес.:
24
Напряжение питающей сети, В:
400
Страна-изготовитель:
КНР
Количество фаз:
2
Продолжительность включения ПВ, %:
20
Вылет электродов, мм:
240
Низкоуглеродистая сталь, мм:
2 + 2
Максимальнная мощность, кВа:
25
Максимальный первичный ток, А:
63
Максимальное усилие сжатия, Н:
2500
Диапазон сварочного напряжения, В:
0,5 - 3,58
Ход электродов, мм:
50
Привод сжатия электродов:
пневматический
Тим охлаждения трансформатора:
жидкостный
Тип охлаждения электродов:
жидкостный
Расход охлаждающей жидкости, л/мин:
6
Номинальный первичный ток, А:
28,2
Максимальный вторичный ток, А:
6000
Продолжительный сварочный ток, А:
2683
Максимальное раскрытие электродов, мм:
50
Номинальное раскрытие электродов, мм:
20
Давление воздуха внешней магистрали, МПа:
0,6
Тип охлаждения симисторов / тиристоров:
жидкостный
Тип охлаждения плечей:
жидкостный
262 600
₽
Машина контактной точечной сварки МТРА-25 с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки предназначена для мелкосерийного и серийного производства. Микропроцессорный блок управления сварочными параметрами позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока. Пневмопривод позволяет быстро и без особых усилий производить сварку изделий. МТРА-25 — это надёжная установка, предназначенная для использования на промышленных предприятиях, и является высокопроизводительным оборудованием с широкими технологическими возможностями.МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ: Микропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯ: Пневматический привод позволяет быстро и без особых усилий производить сварку изделий.ПРЕИМУЩЕСТВА:Микропроцессорный блок управления сварочными параметрамиВодяное охлаждение электродов и силового симистораПневматический привод сжатияРадиальное перемещение рабочего плечаВстроенный фильтр-регулятор с манометромФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:КОНТРОЛЛЕР СВАРОЧНЫХ ПРОЦЕССОВ РС-11: Управление током и напряжением. В контроллере РС-11 реализовано автоматическое смещение угла фаз. Сварочный ток и напряжение автоматически корректируется для достижения установленных параметров сварки.ПРОГРАММИРОВАНИЕОписание и установка параметровКонтроллер РС-11 5 параметров сварки. Для задания параметров переведите контроллер в режим установки, нажав клавишу «работа/установка», чтобы загорелась лампочка «Установка», далее клавишей «стрелочка» выберите требуемый параметр (нажимая на неё повторно, выбираемые параметры будут сменяться) и нажимая «+», установите значение.Для проверки настройки сварочных параметров без подачи сварочного тока нажмите клавишу «Настройка/Сварка», чтобы загорелась лампочка «Настройка». Теперь при нажатии педали контроллер запустит цикл сварки, но сварочный ток включаться не будет.СВАРКАПосле установки параметров, чтобы перейти к работе:1. Нажмите кнопку «Настройка/Сварка», чтобы загорелась лампочка «Сварка».2. Нажмите кнопку «Работа/Установка», чтобы загорелась лампочка «Работа».3. Поместите свариваемые детали между электродов, нажмите на педаль, процесс сварки запустится.КОМПЛЕКТАЦИЯ: Машина контактной сварки МТРА-25 – 1 шт.; Сварочные электроды (уже установлены на машине) – 2 шт.; Инструкция по эксплуатации – 1 шт.; Гарантийный талон – 1 шт.
Вес аппарата, кг 110 Время сварки, с 0.02～5 Входное напряжение В 400 Вылет электродов, мм 240 Давление воздуха внешней магистрали, МПа 0,6 Максимальная мощность кВа 25 Максимальное раскрытие электродов, мм 50 Максимальное усилие сжатия, H 2500 Максимальный вторичный ток, А 6000 Максимальный первичный ток, А 63 Минимальное сечение кабеля подключения, мм2 8 Напряжение, В 400 Номинальная мощность, кВа 25 Номинальное раскрытие электродов, мм 20 Номинальный первичный ток, А 28,2 Охлаждение плечей Жидкостное Охлаждение симисторов/тиристоров Жидкостное Охлаждение трансформатора Жидкостное Охлаждение электродов Жидкостное ПВ % (Цикл минут) 20 Привод сжатия электродов Пневматический Продолжительность включения (ПВ), % 20 Продолжительный сварочный ток, А 2683 Размер машины, мм 780*400*1300 Расход охладителя, л/мин 6 Расход охлаждающей жидкости, л/мин 6 Сварочное напряжение, В 0.5～3.58 Сечение кабеля питающей сети, мм^2 8 Ступеней мощности Бесступенчатая Толщина свариваемых листов внахлёст, мм 2+2 Толщина свариваемых прутков крестообразно, мм от 0,8+0,8 до 6+6 Управление процессом Контроллер РС-11 Ход электродов, мм 50 Блок жидкостного охлаждения Foxweld WRC 300B артикул 3243
Машины контактной точечной сварки МТРА с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки.Предназначены для мелкосерийного и серийного производства.Контроллер позволяет безступенчато регулировать: сварочный ток, время сварки, время спада тока. Пневмопривод позволяет быстро и без особых усилий производить сварку изделий.
